ミス検出装置 セーフティーストップ
・セーフティストップSS-646は“同期検出”“排出検出”“送りミス検出”“接触/離れ検出”等の検出機能を 各チャンネルに全て搭載しており、お客様でカスタマイズして頂く事が可能です。
・センサ自動認識機能を搭載した事により、検出モードの入れ忘れを防ぐ事が可能となりました。
・データバンク機能を搭載した事により、カスタマイズしたモードをデータバンクに登録して頂く事が出来ます。
・SS-646D仕様では、PCやPLCとの通信が可能となっております。 また、IDタグを読込用近接センサにて本体と通信して頂く事で、データバングを簡易的に呼出間違いなく使用して頂く事ができます。
[本体購入時の付属品]
・US-1 5本 ケーブル長 3M スプリング径 0.8
・US-2J 1本 ケーブル長 3M 開口幅 30mm ケーブル色 白
・接続ケーブル (5m)
・本体取扱説明書
- チャンネルカスタマイズ
- 同期検出、排出検出、送りミス検出、ワンタッチ検出、タイマ検出、接触/離れ検出をそれぞれのCHで設定出来ます。
- センサ監視機能
- センサ信号が入ると自動的に“監視モードON”もしくは“プレス停止”する機能を搭載しております。
- キープロテクト
- 管理者以外の者が設定したmodeを変更出来ないようにキープロテクトを搭載しております。
- 振動防止機能
- 下死点で発生する振動等によりセンサに信号が、入らない機能を搭載しております。
- 送りミス時のチョコ停防止機能
- 材料を送った時に、材料とセンサ部分がチャタリングし、チョコ停する事を防ぐ機能を搭載しております。
- タイミング監視機能
- タイミング入力部品(カムスイッチ)の断線や故障を、診断する機能を搭載しております。
| 検出チャンネル数 | 6 | |
| 検出方法 | 6種類（接触、送り、通過、ワンタッチ、同期、タイマ、抜き出し） | |
| タイミング数 | 3 | |
| タイミング入力 | 有接点・無接点 | |
| 動作切換え | A動作／B動作点（全チャンネル） | |
| 外部供給電源 | 12V 600mA以下 | |
| 非常停止出力 | AC250V 3A（b接点） | |
| 上死点停止出力 | AC250V 3A（a／b接点） | |
| I/O出力 | AC250V 3A（1a接点） | |
| 停止出力遅れ時間 | 10ms以下 | |
| プリセットカウンタ桁数 | 6桁 | |
| トータルカウンタ桁数 | 6桁 | |
| 記憶時間 | 10年 | |
| 追従速度 | 2000SPM（カム幅80度） | |
| 電源電圧 | AC100～240V±10％ 50／60Hz | |
| 消費電力 | 20W以下 | |
| 重量 | 2.6Kg（この内ブランケット0.8Kg） | |
| 使用周囲温度 | 0～+55℃ 氷結、結露しないこと | |
| 使用周囲湿度 | 35～85％RH 結露しないこと | |
| 外形寸法 | 201（W）×114.5（H）×180（D）但し、突起物を除く | |

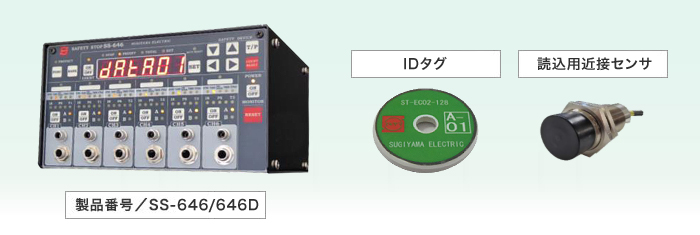

製品番号／SS-646(D)
