ミス検出装置 磁気センサ

SE-85

製品番号/SE-85

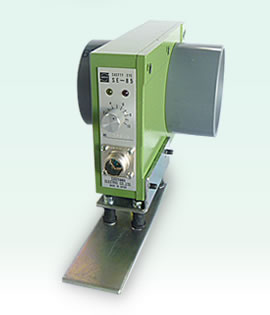

磁気センサSE-85は、加工ワーク品のエアーによる吹き飛ばしの排出確認に使用するループ型磁気センサです。
センサに取り付けられたプロテクタが検出を容易にします。
また、ゆっくり通過する製品も、早く通過する製品も確実に検出します。
セーフティストップSS-636/636Cに接続して使用します。

特長

最小検出物体φ4.5mm以上の金属
機械油の掛かる場所でも検出可能
耐振・防油・防滴構造

仕様・性能

最小検出物体φ4.5mm以上の金属物体
有効検出距離φ77mm以内
ミス検出装置の入力極性A動作
出力形態及び動作 電圧出力型NPN出力  遮光時 ON(トランジスタON
出力電流80mA (最大流入電流)
応答時間1ms以下
電源電圧DC12V±10%
消費電流40mA以下
感度調整連続可変ボリューム
重量1.8Kg
使用周囲温度0~+55℃ 氷結、結露しないこと
使用周囲湿度35~85%RH 結露しないこと

外形寸法図
